الشكل 1: عرض تفصيلي لنظام عدسات جهاز عرض LED نموذجي يوضح هذا الرسم البياني كيف تعمل العدسة الضوئية الأكريليكية مع مصفوفة LED والعاكس والمكونات الأخرى لتشكيل الضوء وتوجيهه بدقة - وهو بالضبط ما يجعل إضاءة LED عالية الأداء ممكنة.
العدسات البصرية المصنوعة من الأكريليك (PMMA) هي الأبطال المجهولون لإضاءة LED الحديثة. تتحكم هذه المكونات شديدة الوضوح في أشعة الضوء، وتزيد السطوع إلى الحد الأقصى، وتزيل الوهج، وتحسن بشكل كبير كفاءة الطاقة في مصابيح الشوارع، والأضواء الكاشفة، والمصابيح الأمامية للسيارات، والتركيبات الداخلية.
على عكس الزجاج (أثقل وأكثر تكلفة) أو البولي كربونات (أقل شفافية قليلاً)، يوفر الأكريليك البصري 92-93% من نقل الضوء ، وتصميم خفيف الوزن، وإنتاج ضخم فعال من حيث التكلفة. وتدور العملية برمتها حول القولبة بالحقن فائقة الدقة ، وهي تقنية تحول الكريات البلاستيكية الخام إلى أسطح بصرية مثالية تصل دقتها إلى أجزاء من الميكرومتر.
فيما يلي نظرة واضحة خطوة بخطوة حول كيفية صنع هذه العدسات عالية الأداء.
قلب كل عدسة هو PMMA من الدرجة البصرية (الأكثر شيوعًا Mitsubishi VH001 أو ما يعادلها من الدرجات عالية النقاء).
لماذا هو مثالي لمصابيح LED:
وضوح عالي للغاية (> 92% نقل بسمك 3 مم)
خصائص تدفق ممتازة للأسطح المعقدة ذات الشكل الحر
مقاومة قوية للأشعة فوق البنفسجية للاستخدام في الهواء الطلق
منخفضة التكلفة وقابلة لإعادة التدوير
البدائل عند الحاجة:
بولي كربونات (PC) لمقاومة أعلى للحرارة (حتى 110-120 درجة مئوية)
مطاط السيليكون السائل (LSR) للعدسات الصغيرة مباشرة فوق شريحة LED
زجاج للتطبيقات فائقة الجودة
الخطوة المسبقة الحاسمة: يجب تجفيف البولي ميثيل ميثا اكريلات عند درجة حرارة 80-90 درجة مئوية لمدة 3-6 ساعات حتى تصبح الرطوبة أقل من 0.04%. حتى المحتوى المائي الصغير يسبب خطوطًا فضية أو فقاعات أو اصفرارًا، وهي عيوب تدمر الأداء البصري.
القالب هو المكان الذي يحدث فيه السحر - والاستثمار الأكبر -. يجب أن ينتج قالب العدسة البصرية أسطحًا أكثر سلاسة من المرآة (Ra < 0.0002 ميكرومتر) بدون خطوط تدفق مرئية أو علامات لحام.
مبادئ التصميم الرئيسية:
تعويض الانكماش - ينكمش PMMA بنسبة 0.4-0.7%؛ تجويف القالب كبير الحجم تمامًا.
سُمك الجدار الموحد — يمنع الاعوجاج والضغط الداخلي (سمك العدسة النموذجي 0.6-3.8 مم).
بوابات المروحة الكبيرة - تضمن التعبئة السلسة دون النفث أو خطوط اللحام.
قنوات تبريد متقدمة — تحكم موحد في درجة الحرارة لتقليل الانكسار المزدوج (تشويه الضوء الناجم عن الإجهاد).
الأسطح الضوئية ذات الشكل الحر — تم تصميمها باستخدام ZEMAX أو LightTools استنادًا إلى شريحة LED الدقيقة (CREE، وOSRAM، وما إلى ذلك) للتحكم المثالي في الشعاع.
مادة القالب: فولاذ سويدي S136 بلمسة نهائية مرآة، مقوى إلى 55 HRC، ثم يتم تشغيله بالماس على آلات فائقة الدقة (على سبيل المثال، Precitech Nanoform).
تدفق التطوير: المحاكاة البصرية ← تحليل تدفق القالب (التدفق، صفحة الحرب، الانكسار الثنائي) ← المعالجة الدقيقة ← القولبة التجريبية ← التحسين التكراري.

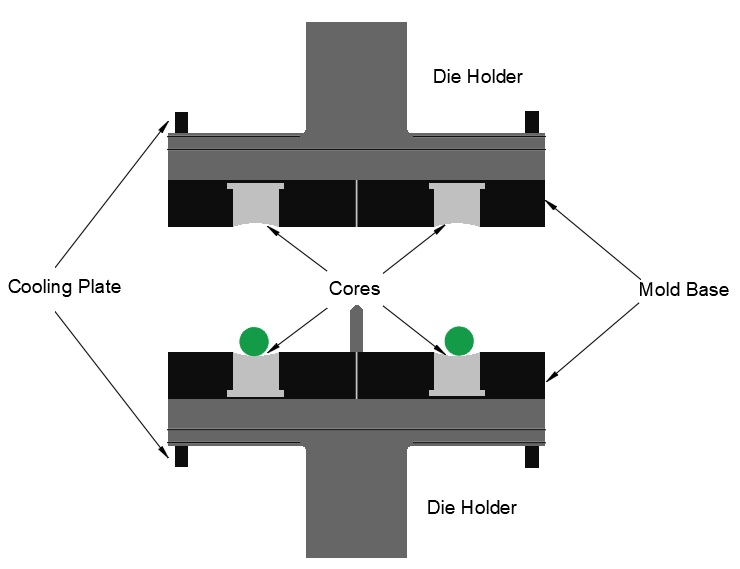

الشكل 2: الهيكل الأساسي للقالب الدقيق
يضمن قلب القالب - لوحات التبريد والنوى البصرية - أن تخرج كل عدسة بشكل مسطح تمامًا وخالية من الإجهاد.
يتبع التصنيع الفعلي دورة صب الحقن التي يتم التحكم فيها بإحكام:
إغلاق القالب
الحقن - يتم حقن PMMA المنصهر (200-260 درجة مئوية) ببطء ثم يتم تعبئته تحت ضغط مرتفع.
الضغط المستمر - يمنع علامات الحوض ويحافظ على الدقة البصرية.
التبريد - التبريد الموحد بينما يتصلب الجزء.
فتح القالب وإخراجه - إزالة آلية لتجنب الخدوش.
تقنيات خاصة لمصابيح LED:
درجة حرارة العفن عالية (60-90 درجة مئوية) + حقن متعدد المراحل لتقليل الانكسار المزدوج
تمديد أوقات التعبئة والتبريد
التلدين بعد الصب لتخفيف الضغط المتبقي
تلميع بالبخار أو اللهب للحصول على وضوح نهائي للسطح

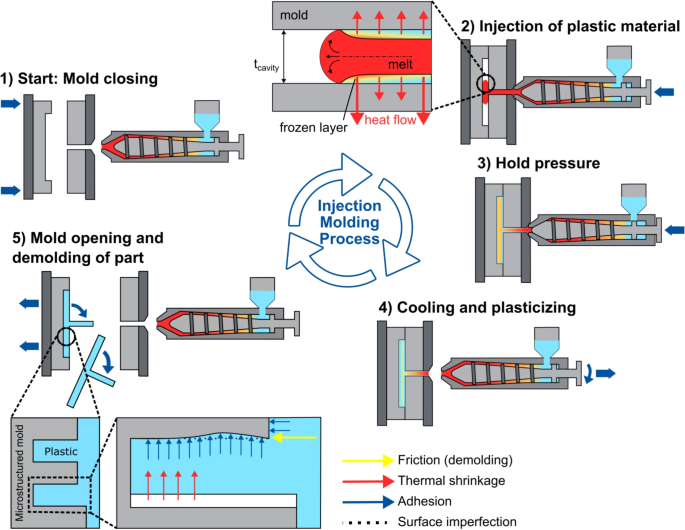

الشكل 3: دورة التشكيل بالحقن الكاملة
كل ثانية مهمة - درجة الحرارة والضغط والتوقيت الدقيق تحول الكريات الشفافة إلى عدسات بصرية خالية من العيوب.
ماكينات الحقن: مكابس بصرية عالية الجودة (Arburg، Engel، Toshiba، إلخ) مع تحكم متعدد المراحل.
الأنظمة المساعدة: أجهزة التحكم الدقيقة في درجة حرارة القالب، ومجففات إزالة الرطوبة، وروبوتات سداسية المحاور.
البيئة: غرفة الأبحاث فئة 10,000؛ يرتدي المشغلون بدلات وقفازات وأقنعة مضادة للكهرباء الساكنة. الغبار هو العدو العام رقم 1.

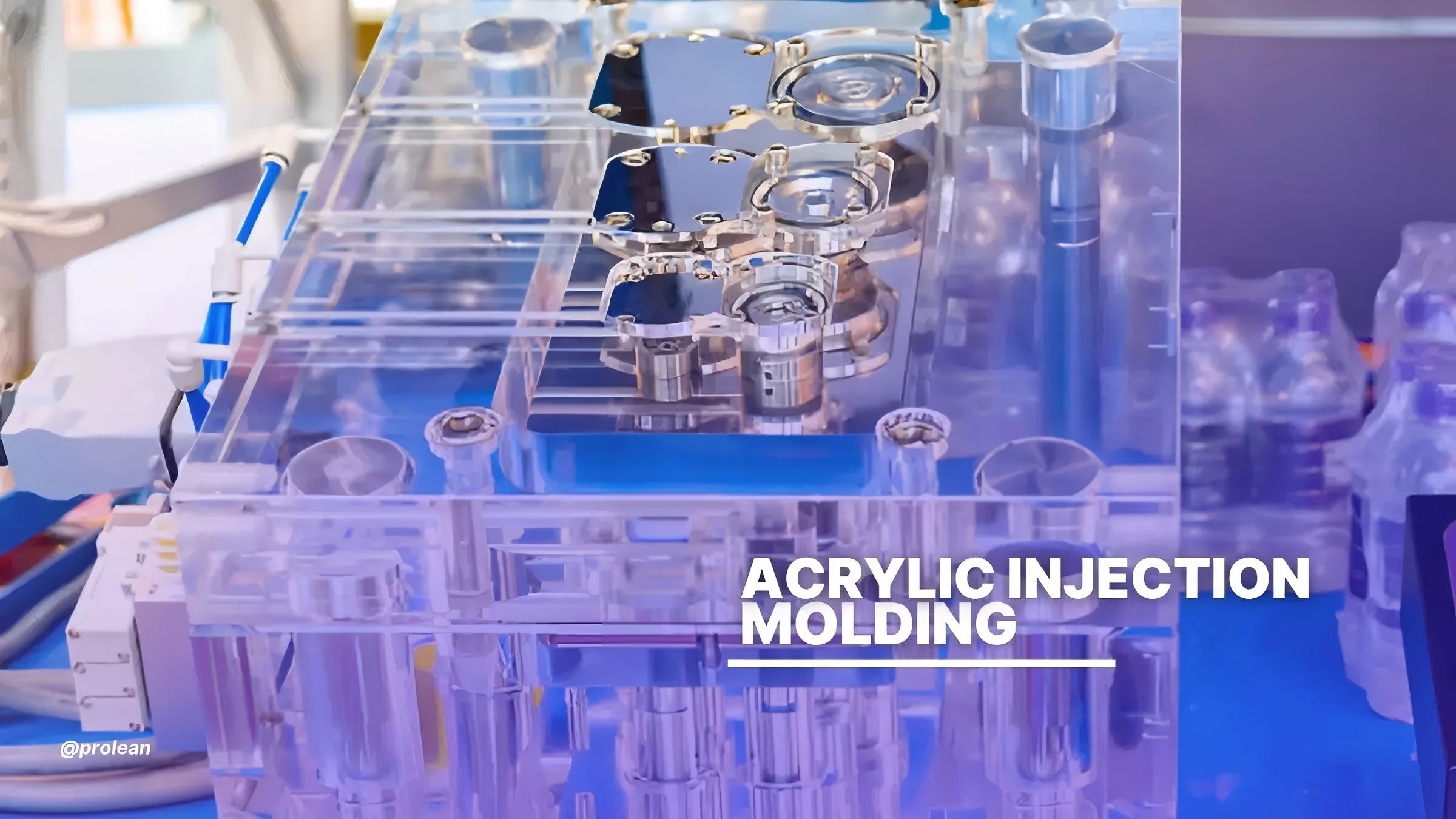

الشكل 4: قالب حقن أكريليك بصري حقيقي
قالب شفاف متعدد التجاويف أثناء العمل - كل تجويف ينتج عدسات متطابقة عالية الدقة.
مع العمليات المحسنة، تتجاوز معدلات الإنتاجية بشكل روتيني 90% في حجم الإنتاج.
التحديات والحلول المشتركة:
بقع سوداء/اصفرار → تجفيف صارم + التحكم في درجة الحرارة
Warpage → التبريد الموحد + محاكاة تدفق العفن
الانكسار المزدوج → درجة حرارة العفن العالية + التعبئة البطيئة + التلدين
العيوب السطحية → غرف الأبحاث + التعامل الآلي
يتم فحص كل دفعة بنسبة 100% باستخدام الماسحات الضوئية وأجهزة قياس الضغط وأجهزة اختبار زاوية الشعاع قبل التغليف المضاد للكهرباء الساكنة.
يمكن لعدسة الأكريليك المصنعة بشكل مثالي أن تزيد من كفاءة النظام بنسبة 10-30%، وتقلل من استهلاك الطاقة، وتطيل عمر LED. ولهذا السبب تستثمر العلامات التجارية الرائدة في مجال الإضاءة بكثافة في الأدوات الدقيقة والتحكم في العمليات.
من الكريات الخام إلى مصابيح الشوارع بقدرة مليون لومن، كل عدسة بصرية من الأكريليك هي نتيجة العلم والهندسة والحرفية الدقيقة.
